數控龍門加工中心是由六大部分組成?
作者：加工中心廠家人氣：
發表時間：2018-12-06
數控龍門加工中心是由六大部分組成?
數控龍門加工中心是由哪幾部分組成?今天數控加工中心就為您介紹加工中心的主要結構組成。
1.鑄件部件。它是數控龍門加工中心的基礎結構,由床身、立柱和作業臺等組成,它們首要接受加工中心的靜載荷以及在加工時發生的切削負載,因而必須要有滿足的剛度。這些大件可所以鑄鐵件也可所以焊接而成的鋼結構件,它們是加工中心中體積和分量最大的部件。

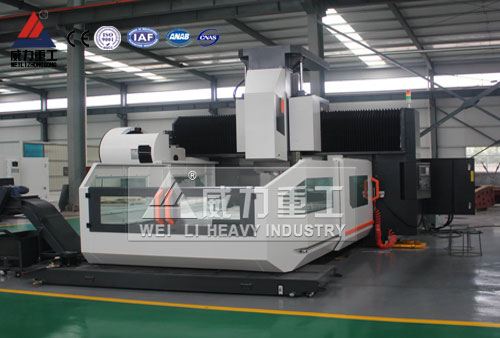

數控龍門加工中心生產廠家
2.主軸部件。由主軸箱、主軸電動機、主軸和主軸軸承等零件組成。主軸的啟、停和變速等動作均由數控體系控制,而且經過裝在主軸上的刀具參加切削運動,是切削加工的功率輸出部件。是加工中心的要害部件,它決議加工中心的加工精度及穩定性。
3.數控體系。數控龍門加工中心的數控部分是由CNC設備,可編程控制器PLC、伺服驅動設備以及操作面板等組成。
大型龍門加工中心定做
4.主動換刀體系。由刀庫、機械手、驅動機構等部件組成。當需求換刀時,數控體系發出指令,由機械手(或經過其他辦法)將刀具從刀庫內取出裝入主軸孔中。它處理工件一次裝夾后多工序接連加工中,工序與工序之間的刀具主動貯存 挑選 搬運 和交流的使命。數控龍門加工中心刀庫(刀盤)是寄存加工進程中所使用的悉數刀具的設備。刀庫有盤式、鏈式等,容量從幾把到幾百把。刀臂的結構依據刀庫與主軸的相對方位和結構的不同也有多種形式如:單臂式、雙臂式等。有的加工中心不用刀臂而直接用主軸箱或刀庫的移動來完結換刀。
5.輔助設備。包含潤滑、冷卻、排屑、防護、液壓、氣動和檢測體系等部分。這些設備盡管不直接參加切削運動,但對加工中心的加工功率、加工精度和可靠性起著保證作用,因而也是加工中心中不對短少的部分。
6.APC主動托盤交流體系。有的數控龍門加工中心為了完結進一部的無人化或進一步縮短非加工時刻,采用多個主動交流作業臺辦法儲藏工件,一個工件安裝在作業臺上進行加工的一起,另外一個或幾個作業臺還能夠裝卸其他零件,當完結一個作業臺上的零件的加工后,便主動交流作業臺,進行新零件的加工,這樣能夠削減輔助時刻,提高加工功率。
