淺談80臥式加工中心如何選擇配置呢？
山東威力重工機床有限公司司專業生產制造數控銑床,80臥式加工中心,臥式加工中心,龍門加工中心等等。
80臥式加工中心是由多個核心零部件及相關連接件組成。任何一個環節出現問題,都有可能對加工中心造成嚴重的損害。
所以,80臥式加工中心光機廠家介紹首先要從核心零部件開始:
1、主軸
主軸是加工中心一大核心部件,加工表面精度絕大部分都和主軸有關,所以主軸的質量很關健。目前大陸生產的主軸在加工中心上使用的并不多見,這說明大陸產高速主軸單元品質還有待提高。而臺灣產主軸單元市面上使用比較廣范,根據其品牌知名度及市場占有率其價格也有不小的差異。根據自己的產品要求進行選擇,一般情況下加工中心廠家可根據你的要求為你更改配置,具體細節應與加工中心廠家進一步探討。

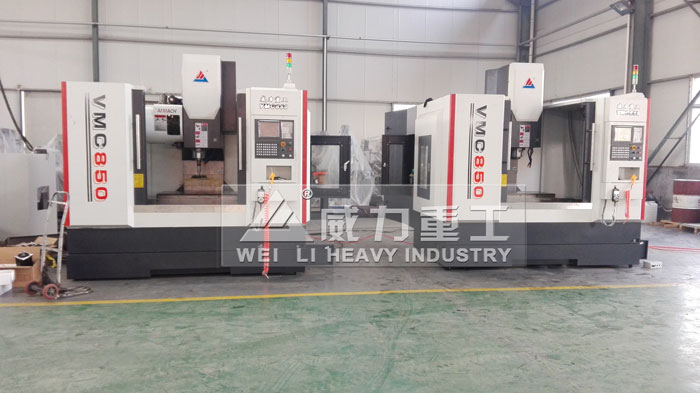

加工中心加工車間
2、滾珠絲杠
精密機械上最常使用的傳動元件,其主要功能是將旋轉運動轉換成線性運動,或?qū)⑴ぞ剞D(zhuǎn)換成軸向反覆作用力,同時兼具高精度、可逆性和高效率的特點。
其制造要求也比較高,包括材質以及裝配精度。滾珠絲杠決定著設備的傳動精度,其材質、精度、預緊力、切削抗力、潤滑、載荷等都有可能造成滾珠絲杠磨損較快,產生間隙或其它不可修復的問題。
所以,這也是關鍵之處。
80臥式加工中心常用滾珠絲杠按精度可分:P2/C2、P3/C3、P4/C4,也有少部分加工中心廠家選用P5/C5(數字越小精度越高),按工藝分軋制級和研磨級,后者精度高于前者。
3、刀庫
加工中心刀庫分斗笠式、圓盤式、鏈條式三種,其刀具容納數量依次增多。
斗笠式刀庫一般在主軸頭附近,換刀時需要主軸方向的上下動作,占用工作時間,降低了工作效率.也影響主軸方向的工作行程范圍,但因其結構簡單,故障率相對較低。
圓盤刀庫采用機械手換刀,換刀速度快,但故障率相對稍高,也有及少數圓盤式刀庫類示與斗笠式刀庫通過主軸直接換刀。而鏈條式一般應用于容納刀具數量較高的機型上,其價格也依次提高。選擇合適的品牌及類型比較重要。

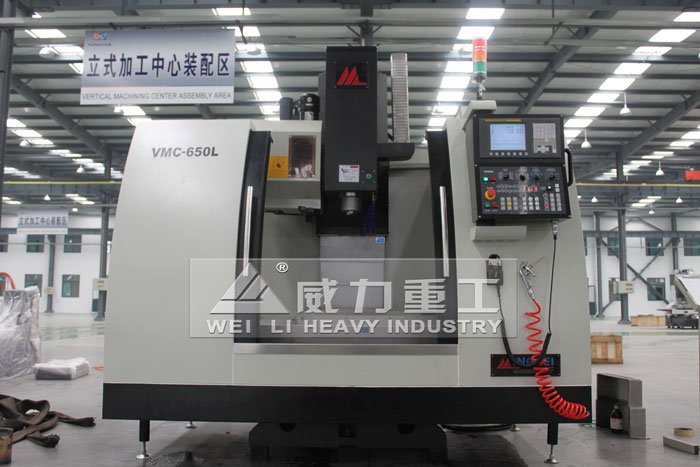

山東威力重工高速加工中心
4、導軌
80臥式加工中心常用導軌按精度分大致可以歸以下三類,C普通級、H高精度級、P超精密級,一般加工中心用導軌都在H級以上。按類型可分:硬軌、線性滑軌、鑲鋼導軌三種,前兩種最為常見。
硬軌特點是剛性好,缺點是因?yàn)槟ゲ磷枇Υ?所以精度和速度相對較低。適合進行大切削量加工。
加工中心用線性滑軌常見有兩種,一種是滾珠導軌,一種是滾柱導軌。
滾珠導軌顧名思義就是通過鋼珠滾動實現線性滑動的目的,而滾柱導軌則是通過圓柱滾子滾動來實現線性滑動,其磨擦阻力都小于硬軌。
而滾珠導軌是點接觸,滾柱導軌是線接觸,所以,滾柱導軌磨擦阻力要大于滾珠導軌,其剛性要強于滾珠導軌。
所以,加工中心用導軌一般情況下是硬軌和滾柱導軌兩種類型較多,小型雕銑機用滾珠導軌較多。
用戶在選擇硬軌的時候應注意以下幾點:
①導軌淬火硬度,一般情況下在HRC50°以上。
②工作臺有無貼塑,(導軌磨擦?xí)r會產生細小的鐵粉或切削進入,貼塑導軌耐磨性強,材質軟,可使其容入塑軌內,減少導軌的磨損量,所以貼塑導軌壽命要長于未貼塑導軌。)
用戶可根據自身情況,選擇硬軌或線性導軌。
5、軸承
80臥式加工中心主軸軸承一般由主軸單元廠家配備,臺灣產主軸單元一般情況下配備日本NSK、瑞典SKF或法國FAG,通常情況下,臺灣產主軸標配軸承一般是小日本的NSK。
單就品牌而言,該軸承品牌選用不太受加工中心廠家控制,而且目前可以滿足絕大部分用戶需求,只要選擇好主軸單元的品牌即可。
除了主軸軸承,這里絲杠軸承也及為關鍵。加工中心用滾珠絲杠軸承一般選用角接觸球軸承,但各大軸承廠家根據其使用特點,基本上都有滾珠絲杠專用軸承,其特點是60度接觸解,能夠承受更高的軸向力,精度和剛性都相對較高。
6、軸承鎖緊螺母
這兩種零件體積很小,但其也扮演著重要的角色。
從上面內容知道加工中心用軸承及絲杠都是高精度的零件,所以軸承鎖緊螺母選用也是非常關鍵,有些廠家具備條件自己生產。
而大部廠家都從專業軸承鎖緊螺母的廠家采購。
7、聯軸器
聯軸器是電機和絲杠的連接件,在部分直聯式箱體上還用于主軸電機與主軸的連接。其作用不僅起到聯接作用,同時還有傳遞扭力的重要作用。所以,無論在主軸上還是在絲杠上,其質量不容忽視。
目前加工中心用聯軸器品牌較多,有大陸產的,有臺灣產的,也有其它進口品牌,其價格差異也大到數倍。
8、CNC系統、伺服電機、驅動器
該部分是數控機床成本的一項重要項目,其常用品牌也較多,價格差異也比較大,這里不再陳述。
在加工中心操作中,系統操作的熟練度和故障率成反比的,因?yàn)楹芏喙收匣騿?wèn)題是因?yàn)椴粫?huì)操作而引起的。
所以用戶應選擇自己操作習慣或性價比高的系統品牌。山東威力重工加工中心生產廠家：0632-5850029 18306370898（同微信）
