調試龍門加工中心需要檢查哪些部分？

作者：www.sdgzt.com人氣：發表時間：2021-08-09

調試數控龍門加工中心的目的是為了確保安裝牢固，各傳動系統、控制、操縱等系統軟件是不是正常和靈敏可靠。那么在調試前，我們需要先對龍門加工中心進行一個全面的檢查，具體的檢查內容如下：

1、龍門加工中心主軸在額定最高轉速下運轉軸承狀態,需要用到測振儀。

2、設備水平檢測,需要用到水平儀。

3、X/Y/Z軸相互垂直度檢測,需要用到方箱和角尺。

4、X/Y/Z軸重復定位精度檢測,需要用到激光干涉儀(視設備品牌可以自動補償)。

5、X/Y/Z軸累計誤差檢測,需要用到激光干涉儀(視設備品牌可以自動補償)。

6、主軸300mm徑向跳動檢測。

7、主軸與工作臺面的垂直度檢測。

8、X/Y/Z軸滾珠絲杠軸承狀態檢測。

9、X/Y/Z軸絲杠狀態檢測。

龍門加工中心的如何調試：調試試運行工作依以下步驟進行：

1、按說明書的要求給個潤滑點加油，給液壓油箱灌入合乎要求的液壓油，接通氣源。

2、通電，各部件分別供電或各部件一次通電試驗后，再全面供電。觀察各部件有無報警、手動各部件觀察是否正常，各安全裝置是否起作用。即使龍門加工中心的各個環節都能操作和運動起來。

3、灌漿，龍門加工中心初步運轉后，粗調龍門加工中心的幾何精度，調整經過拆裝的主要運動部件和主機的相對位置。將機械手、刀庫、交換工作臺、位置找正等。這些工作做好后，即可用快干水泥灌死主機和各附件的地腳螺栓，將各地腳螺栓預留孔灌平。

4、調試，準備好各種檢測工具，如精密水平儀、標準方尺、平行方管等。

5、精調龍門加工中心的水平，使龍門加工中心的幾何精度達到允許誤差的范圍內，采用多點墊支撐，在自由狀態下將床身調成水平，保證床身調整后的穩定性。

6、用手動操縱方式調整機械手相對于主軸的位置，使用調整心棒。安裝最大重量刀柄時，要進行多次刀庫到主軸位置的自動交換，做到準確無誤，不撞擊。

7、將工作臺運動到交換位置，調整托盤站與交換工作臺的相對位置，達到工作臺自動交換動作平穩，并安裝工作臺最大負載，進行多次交換。

8、檢查數控系統和可編程控制器plc裝置的設定參數是否符合隨機資料中的規定數據，然后試驗各主要操作功能、安全措施、常用指令的執行情況等。

9、檢查附件的工作狀況，如龍門加工中心的照明、冷卻防護罩、各種護板等。

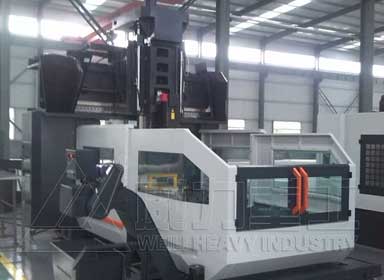

3米數控龍門加工中心

一臺龍門加工中心安裝調試完畢后，由于其功能繁多，在安裝后，可在一定負載下經過長時間的自動運行，比較全面的檢查龍門加工中心的功能是否齊全和穩定。運行的時間可每天8小時連續運行2到3天或每24小時連續運行1到2天。連續運行可運用考機程序。
